<好物介紹>[O君不負責教室]彈簧前後翼製作


近期的四驅車軌道變化越來越多端
跳台、好漢坡、富士山、大跳橋、廬山昇龍軌層出不窮
而其中一樣軌道近期也在台灣各大地區現蹤
角軌!!又稱八卦軌
類似八卦形狀的軌道混跡在軌道之中,當你以為通過的是普通彎道時
啪啦啪啦啦!!!~~~
車子好像踩了急煞車又碰碰撞撞的通過,才知道遇到傳說中的角軌...

而苦心研究迷你四驅車的江湖人士找到了一個方法可以又快又穩的通過角軌
那就是....
彈!簧!翼!!!!!!!

利用彈簧翼可以左右移動吸收衝擊的優點,讓車體不會受到衝擊,穩定的維持在原本路徑上前進!!

所以江湖中流傳著一句話....
"角軌不用彈簧翼,過彎再快也枉然 "

---------------------------------------------------------

好!!所以今天的O君小教室要來做的就是!!
彈!!簧!!翼!!!!!!(做出一個白鶴亮翅的動作)

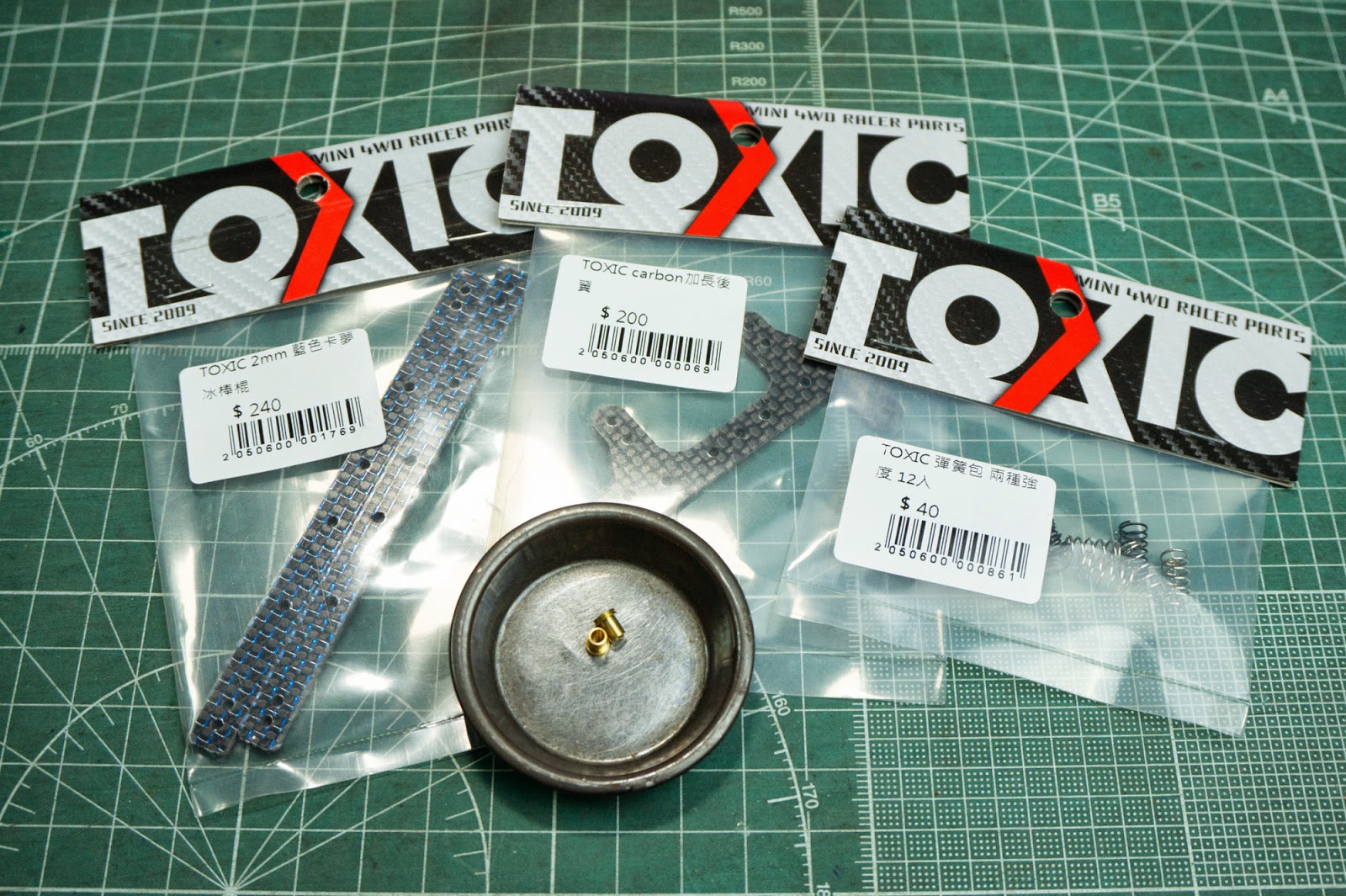

首先,準備以下零件
1. 2mm加長carbon冰棒棍乙包
2. 1.6mm加長carbon後翼乙包
3. 彈簧乙包
4.塑膠導輪用的銅襯兩個

 總計480元整!!~
500找20,還能買一杯飲料解渴,讚讚讚!


拿出一支冰棒棍
中央部分切出一個8mm寬的長方形區域,深度約冰棒棍的一半作為安置彈簧的區塊
左右兩孔的兩側各鑽一個3mm的洞之後再磨平。
好!!
有一點狗啃的模樣,但鑑於這是手工製品,我們必須當作沒看到....


 拿出另一支冰棒棍切成如圖下所示
 左右兩孔的直徑是4mm,中間區塊切出一個"T"的形狀用來固定彈簧

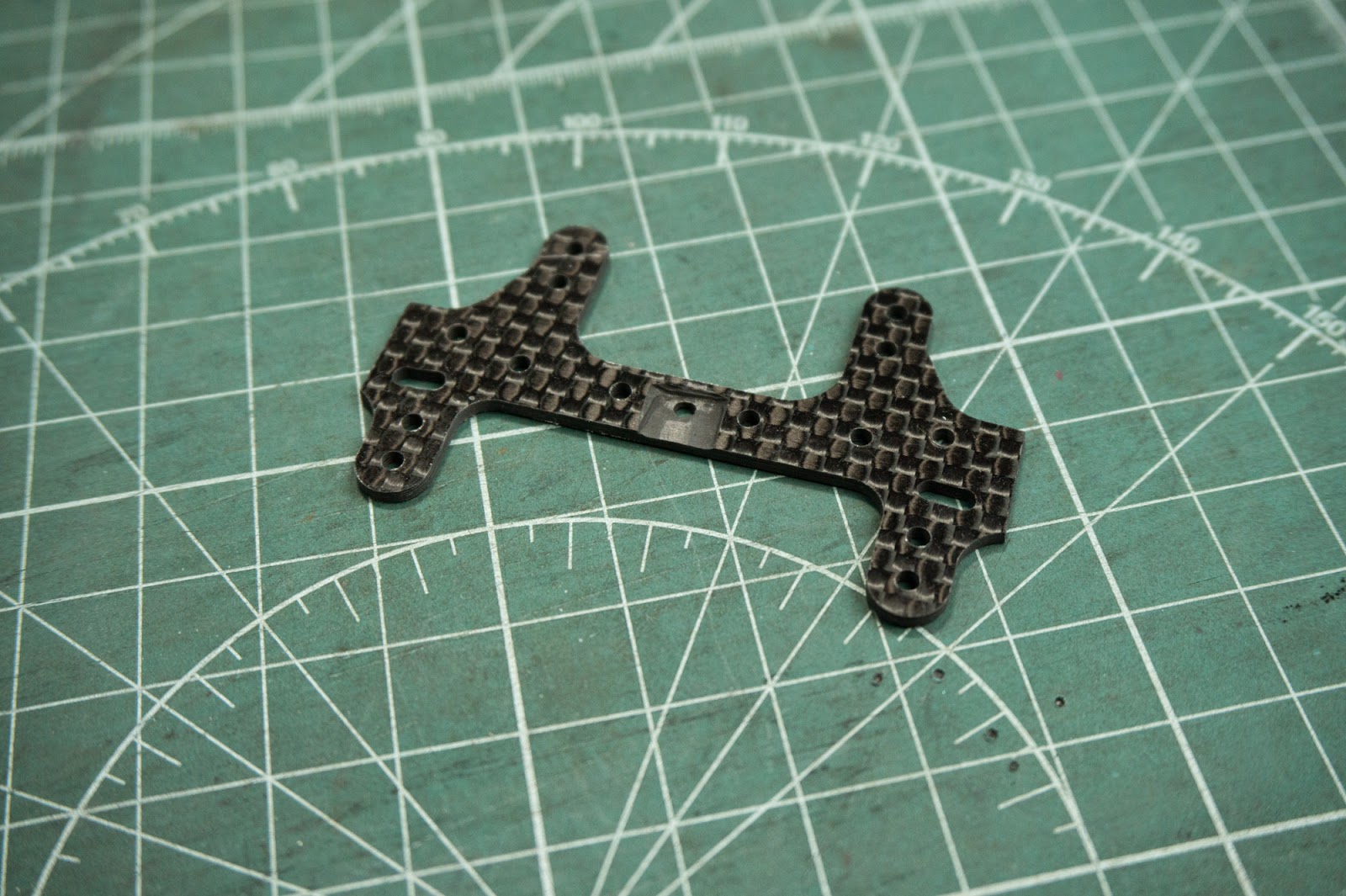

接下來,將加長後翼切成如下形狀
注意一下,中間凹槽是用來讓彈簧移動的空間,所以要稍微向下磨出一個凹槽
尺寸約等於彈簧大小即可


接著就是最後的加工步驟了 !!

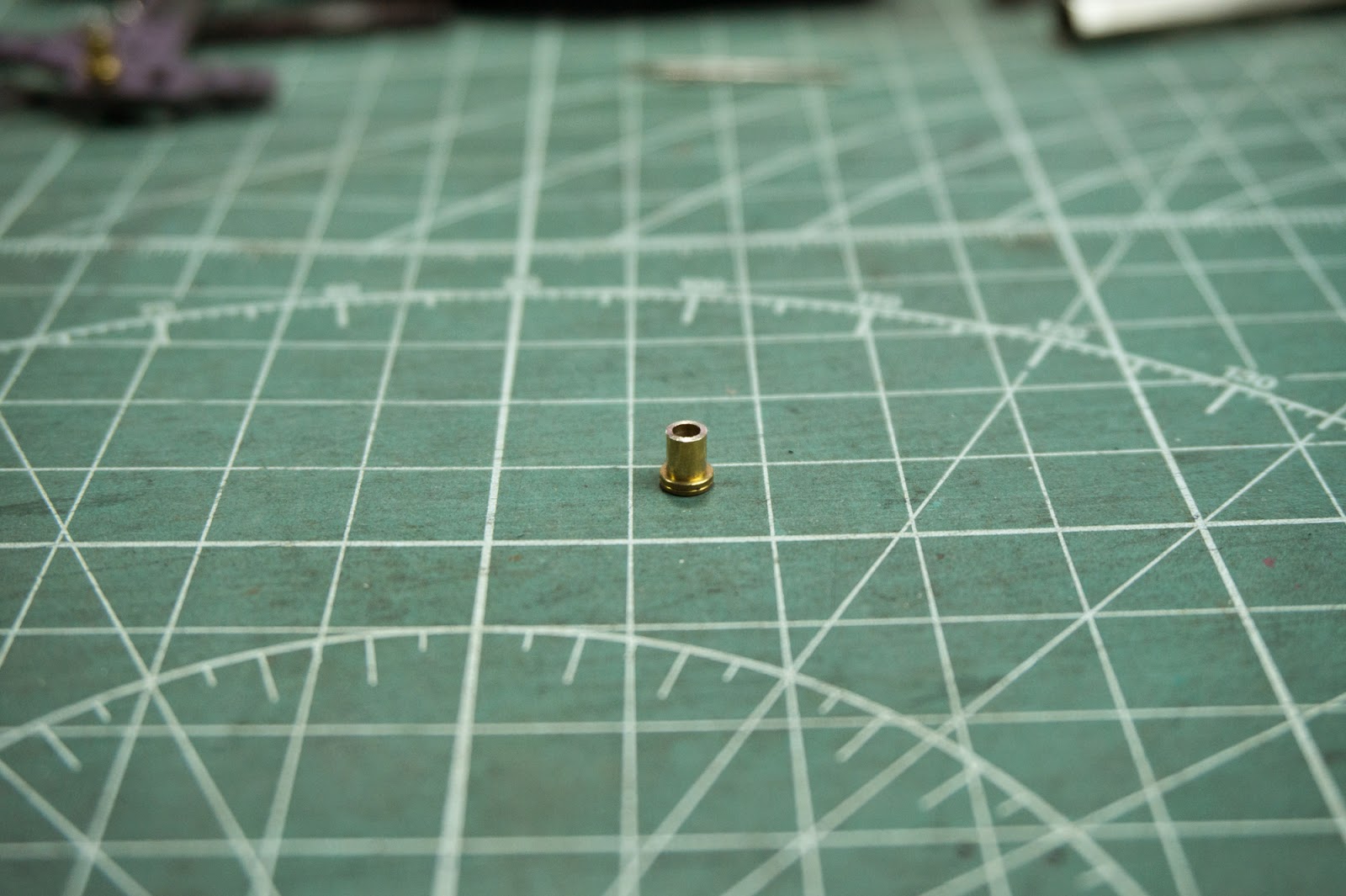

將準備的銅襯磨成比4mm多一點點的高度,O君目測大約4.1415926mm(诶?有點眼熟又有點疑惑?)
注意,不能磨過頭,否則彈簧翼將無法作動。
不能留太多,否則彈簧翼會前後晃動,造成行車不穩


做完以上動作,你會得到下圖零件


做好零件之後就是愉快的組裝時光了

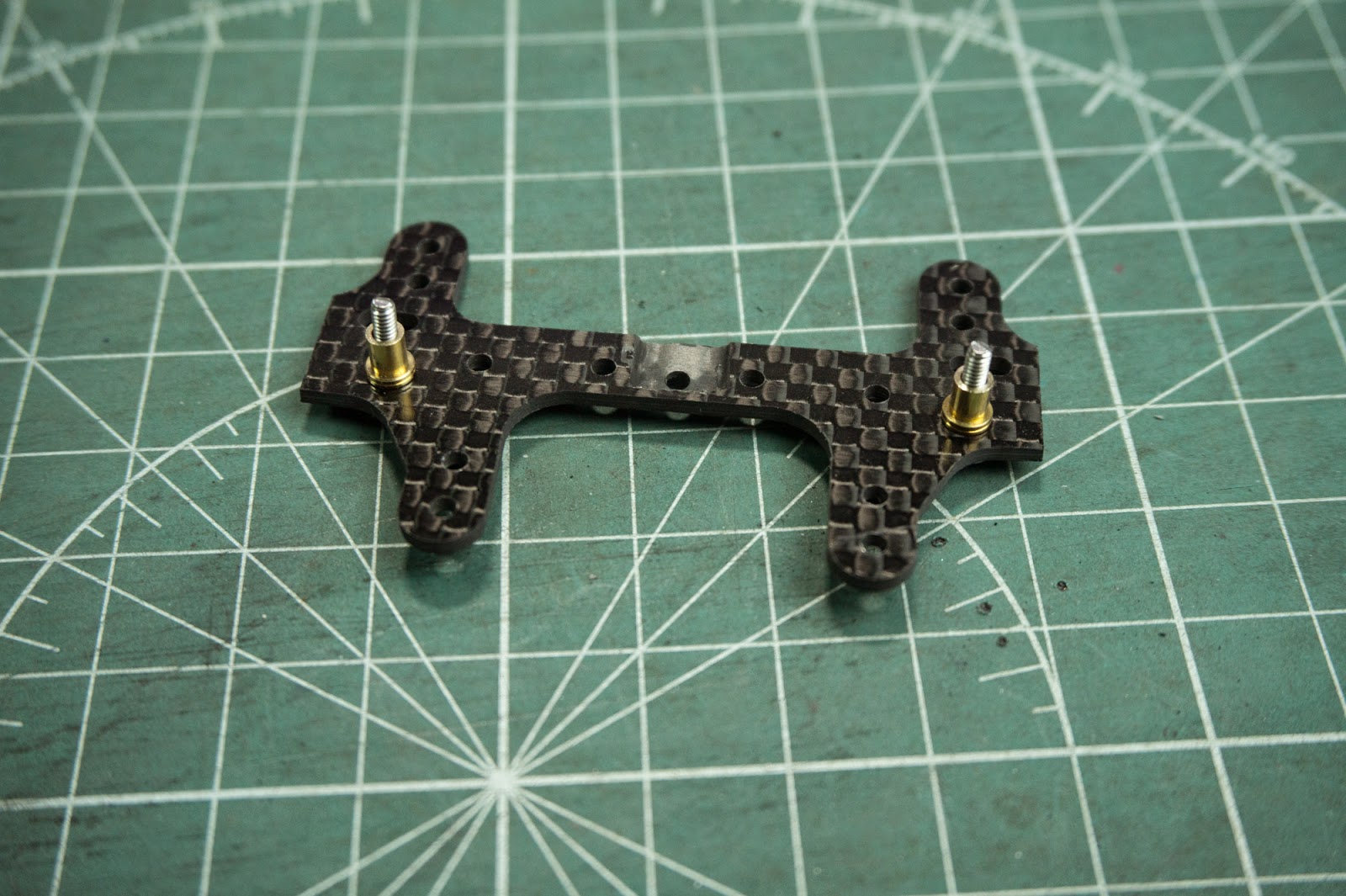

1. 在加工過的後翼放上磨好的銅襯(有凹槽面向上)


2. 先將彈簧安裝上短的冰棒棍,接著裝上剛剛的後翼,這裡的銅襯應該會緊緊卡住冰棒棍,並保有固定的作用


3. 裝上最後一支冰棒棍鎖緊即可!!


測試一下是否可做動


成功!!
工作到這邊,我們就得到一組DIY的彈簧後翼了!!如果需要安裝在前方,僅需要在最下方的碳纖維為做切割加工即可~

---------------------------------工商時間---------------------------------

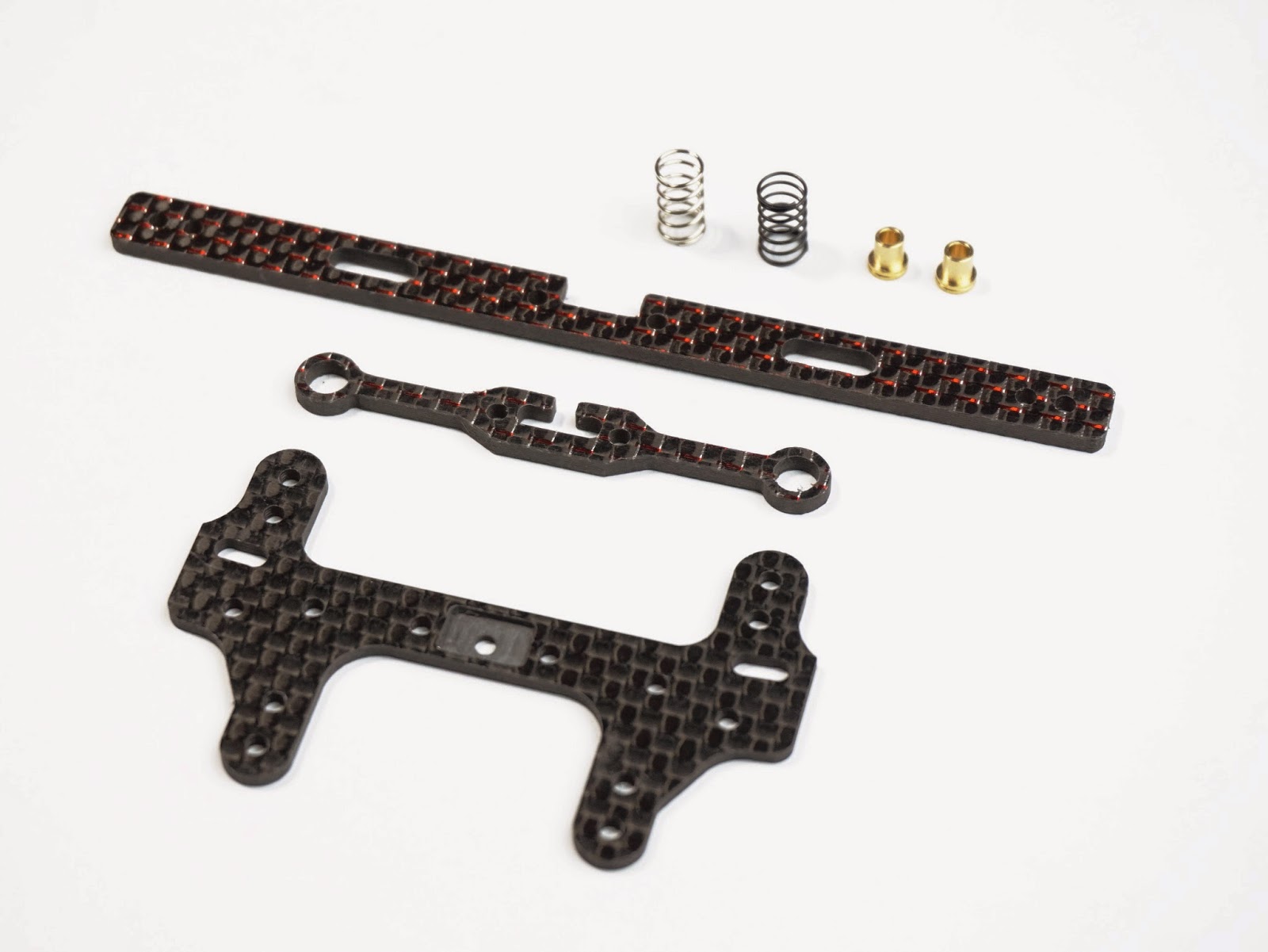

當然,TOXIC也貼心的推出二次加工彈簧前後翼給想節省時間或是無法接受狗啃毛邊的玩家!!

 TOXIC彈簧前翼-600元(紅藍兩色)



 TOXIC彈簧後翼-600元(紅藍兩色)



---------------------------------後記---------------------------------

這次的DIY耗時大約2.5小時,材料耗費480元
O君不負期待的賺到了時薪48元整,遠超國軍時薪8塊半!!
有一種辛苦果然值得的感覺.........吧........

難易度:★★★
耗時:★★★
成就感:★★★

另外附上加工時陣亡的鑽尾遺照
